Conditions de Jauge sur le potentiel vecteur magnétique
Nous avons déjà vu plusieurs fois précédemment que le potentiel vecteur
magnétique a était défini à un champ de gradient près et qu’il était
donc nécessaire de le jauger pour assurer l’unicité de la solution.
Dans le chapitre précédent, deux méthodes ont été présentées
et nous allons maintenant voir leur application à nos problèmes ainsi
que la manière de les définir dans GetDP.
Jauge de Coulomb
Par application directe de la méthode du chapitre 2, nous allons définir un champ scalaire ξ dont le gradient permettra d’assurer diva=0 en l’introduisant comme multiplicateur de Lagrange dans la formulation.
Ainsi la formulation ccomplète dans le domaine discret sera :
⎩⎨⎧Trouverah∈W01,ξh∈W00tels que :(μ−1rotah,rotah′)Ω+(μ−1br,rotah′)Ωa+(−js,ah′)Ω+(gradξh,ah′)Ω=0,∀ah′∈W01(ah,gradξh′)Ω=0,∀ξh′∈W00
où W01 et W00 approximent respectivement H0(rot,Ω)
et H0(grad,Ω).
Dans GetDP, il faudra d’abord définir ces deux espaces fonctionnels :
Le principal inconvénient de cette méthode est d’aboutir à une taille de système
conséquente conduisant à des temps de calcul élévés, c’est pourquoi on lui préfèrera
généralement la technique suivante.
Jauge d’arbre
Comme vu dans cette partie,
nous allons construire un arbre sur l’ensemble des arrêtes du domaine en partant
des surfaces sur lesquelles sont imposées des conditions particulières
(dans le cas présent, les conditions de Dirichlet) et imposer une circulation nulle
de a le long de cet arbre directement dans l’espace fonctionnel associé.
Ce dernier sera alors noté W0,JA1, et notre formulation devient ainsi :
{Trouverah∈W0,JA1tel que :(μ−1rotah,rotah′)Ω+(μ−1br,rotah′)Ωa+(−js,ah′)Ω=0,∀ah′∈W0,JA1
La taille du système sera ainsi fortement réduite par rapport au cas précédent puisqu’on s’affranchit du calcul
de la grandeur nodale ξ.
En pratique, dans GetDP cela se définit de la façon suivante :
Et la formulation sera strictement la même que dans les cas 2D précédents.
Applications
Retour sur notre inductance pour électronique de puissance
Dans le problème de dimensionnement d’inductance de la page précédente, nous avons
utilisé un modèle 2D alors que l’épaisseur de la ferrite utilisée est relativement faible.
Il serait donc judicieux de valider (ou non) cette hypothèse par un calcul 3D.
Pour ce faire, je vous fournis le modèle complet (réduit à un huitième de géométrie gràce aux symétries) à Télécharger ici.
Avec, vous pourrez :
tester les deux types de jauge en linéaire et non-linéaire ;

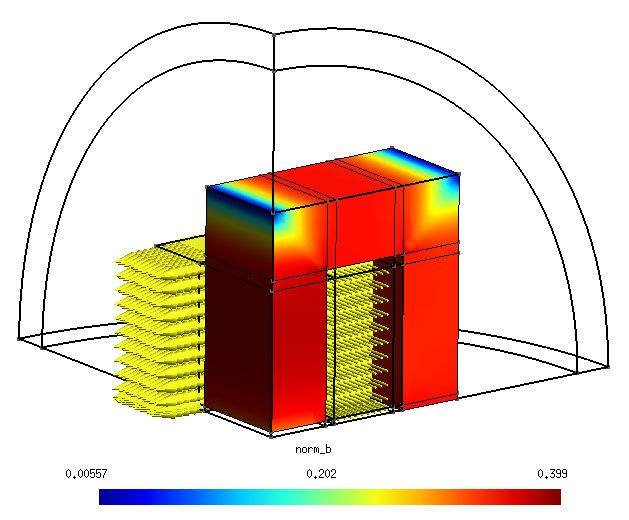

observer les valeurs des champs tels que l’induction dans le circuit magnétique par exemple :
tester votre design et vérifier si vous respectez le cahier des charges (200 µH sous 15 A) ;

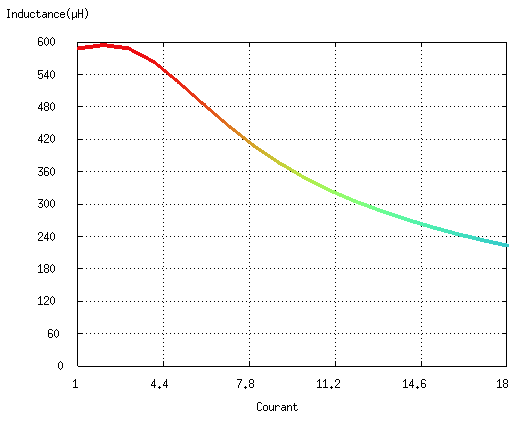

tracer la valeur de l’inductance en fonction du courant :
Retour sur notre accouplement à aimants permanents
L’accouplement étudié page précédente reposait lui aussi sur l’hypothèse que les
effets de bords sont négligeables et il serait opportun de le vérifier.
Résoudre le problème en 3D et comparer les deux formulations :
en potentiel vecteur magnétique (avec la jauge que vous voulez) ;
en potentiel scalaire magnétique.

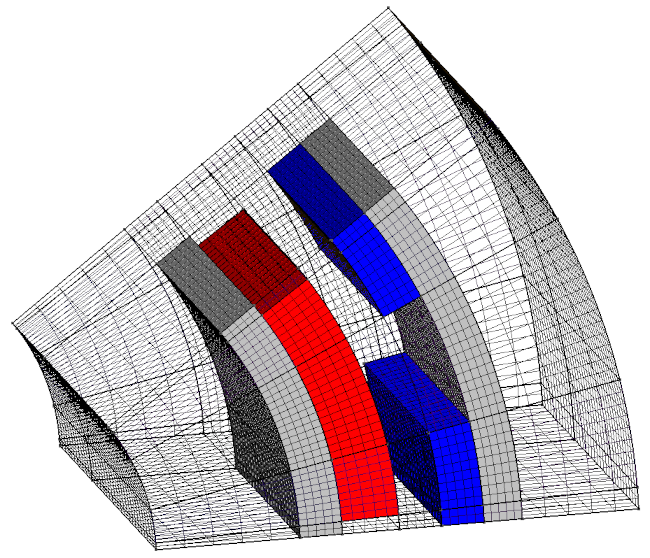

Pour gagner du temps, je vous fournis encore la géométie 3D en cliquant ici. Un exemple de géométrie possible est représenté ci-dessous :
